东风天锦扫路车CLW5180TSLD6简介

整车技术参数
车辆名称:	扫路车	公告批次:	330
产品商标	程力威牌	产品号
车辆型号:	CLW5180TSLD6	目录序号:	(十七)74
燃油:		免征:
免检:		发布日期:	20200331
总质量	18000(Kg)	容积:
额定载质量	8190,8125(Kg)	整备质量	9680(Kg)
外形尺寸	7930,7730,7430,7180,7030×2500×3120(mm)	货厢尺寸	××(mm)
额定载客	(人)	准拖挂车总质量	(kg)
驾驶室:		前排乘客:	2,3(人)
防抱死系统:	有	载质量利用系数
接近角/离去角:	17/25(°)	前悬/后悬:	1400/1830,1430/1800(mm)
轴数:	2	轴距:	3800,3950,4200,4500,4700,5000,5300,5800(mm)
轴荷:	6500/11500	最高车速:	89(km/h)
其它	此车为道路清扫专用车辆,专用装置为扫刷.防护材料:Q235A碳钢,连接方式:左右侧面防护为扫刷,离地高为(mm):180,后下部防护与车架采用焊接连接,后下部防护尺寸:50×120(mm),离地面高度470mm.随底盘选装驾驶室.ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司, 4460046450/威伯科汽车控制系统(中国)有限公司.此整车长/前悬/轴距/后悬对应关系为(mm):7930/1430/4700/1800,7930/1400/4700/1830,7730/1430/4500/1800,7430/1430/4200/1800,7180/1430/3950/1800,7030/1430/3800/1800.随底盘选装驾驶室.
底盘技术参数
底盘型号	DFH1180EX8	底盘企业:	东风商用车有限公司
轮胎数	6	弹簧片数:	7/9+6,8/10+8,8/9+6
轮胎规格:	10.00R20 18PR,275/80R22.5 18PR	传动型式:
前轮距:	1876,1896,1920,1950,1914,1934,1980,2000	后轮距:	1820,1860
底盘排放标准:	GB3847-2005,GB17691-2018国Ⅵ
燃料种类:	柴油	油耗:
发动机型号	发动机生产企业	排量(ml)	功率(kw)
DDi50E190-60 D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 DDi50E220-60	东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司	5000 4500 6700 6200 6200 5000	147 140 169 154 169 162
标识企业:	常州华日升反光材料有限公司,江苏群跃新材料有限公司	Vin车辆识别代码:	LGAX3A12××××××××× LGAX3B12××××××××× LGAX3C12××××××××× LGAX3A13××××××××× LGAX3B13××××××××× LGAX3C13××××××××× LGAX3A14××××××××× LGAX3B14××××××××× LGAX3C14×××××××××

东风天锦扫路车

1.   采用吸扫混合的方式收集垃圾，湿式除尘、电液控制，液压倾翻卸料的作业方式对路面进行清扫作业。

2.   采用副发动机专门驱动风机和液压系统，保证行驶过程中能继续工作，保证清扫过程的连续性。

3.   采用“中置四扫盘+喷雾降尘装置+中心隔板+后置吸嘴”的结构布局，让清扫过程中砂石不在飞溅扬尘，此布局便于清扫装置与吸盘的调整与维护，转场作业时整车通过性好。

4.   副发动机与风机之间的传动设置设有自动离合器，可保证副发动机空载启动和停机时与风机的自动脱离，降低了对副发动机的冲击，提高了副发动机的工作可靠性和使用寿命。

5.   扫盘有遇障碍自动避让保护功能和自动复位功能，遇到障碍自动回缩，越过障碍自动回位。

6.   扫盘转速可根据各种不同的清扫工况来调整转速，能保证在各种污染状况下都有良好的清扫效果

7.   采用先进，高效的专用风机和可随路面自动找平的全浮动式吸嘴，清扫效果好，使用寿命长。

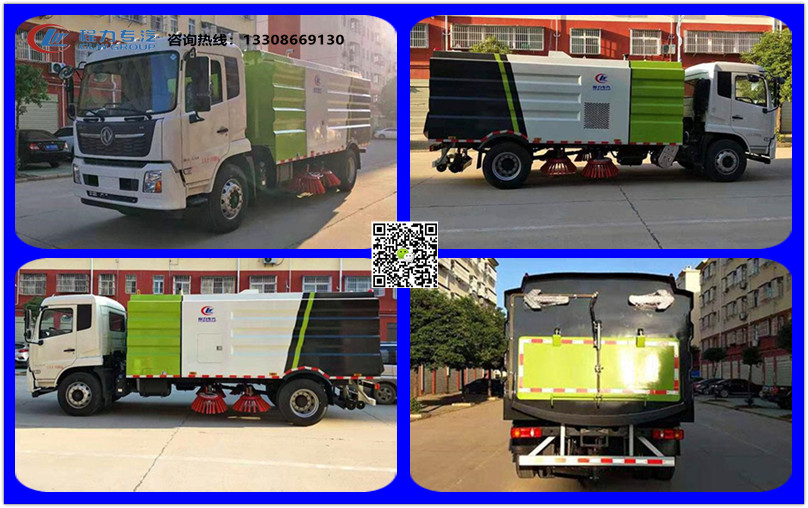

东风天锦扫路车

底盘型号：DFH1180EX8

发动机型号： B6.2NS6B210

发动机功率：155KW

外形尺寸：8230×2500×3120mm

工作宽度：3.2M

吸入粒度：φ120mm。

水箱容积：4m³

垃圾箱容积：8m³

最大作业能力：16000㎡/h-64000㎡/h

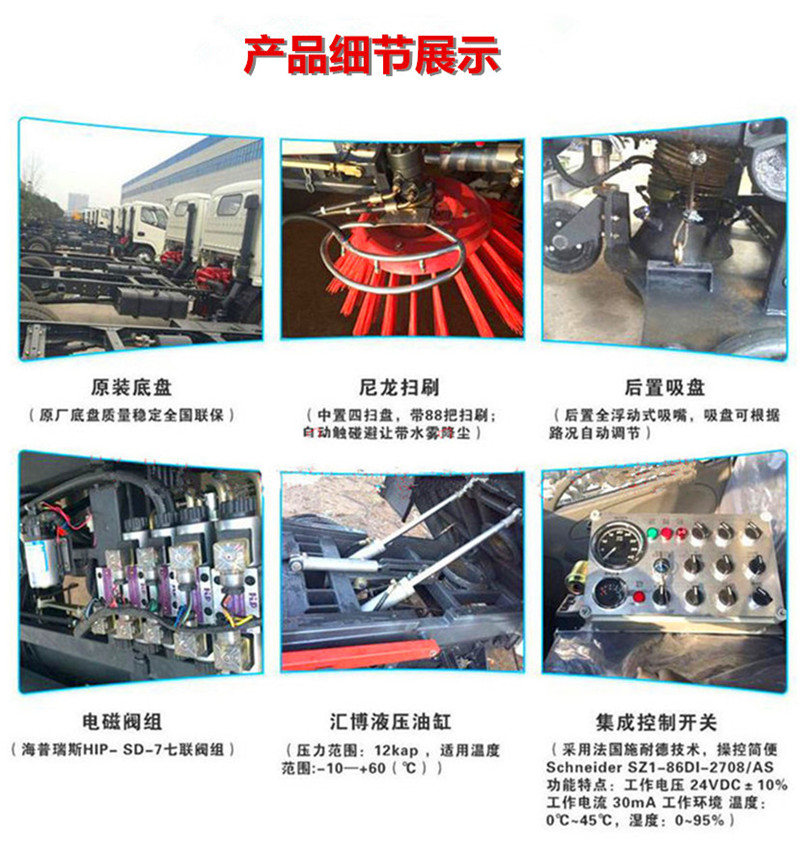

上装标配：带4个扫盘、康明斯140马力副发动机、三洋马达、法国施耐德控制开关、海普瑞斯电磁阀组、无级变速自动离合器、免维护离心式自动风机、不锈钢垃圾箱、尾部LED箭头指示灯、手动泵应急系统、垃圾举升自卸功能。

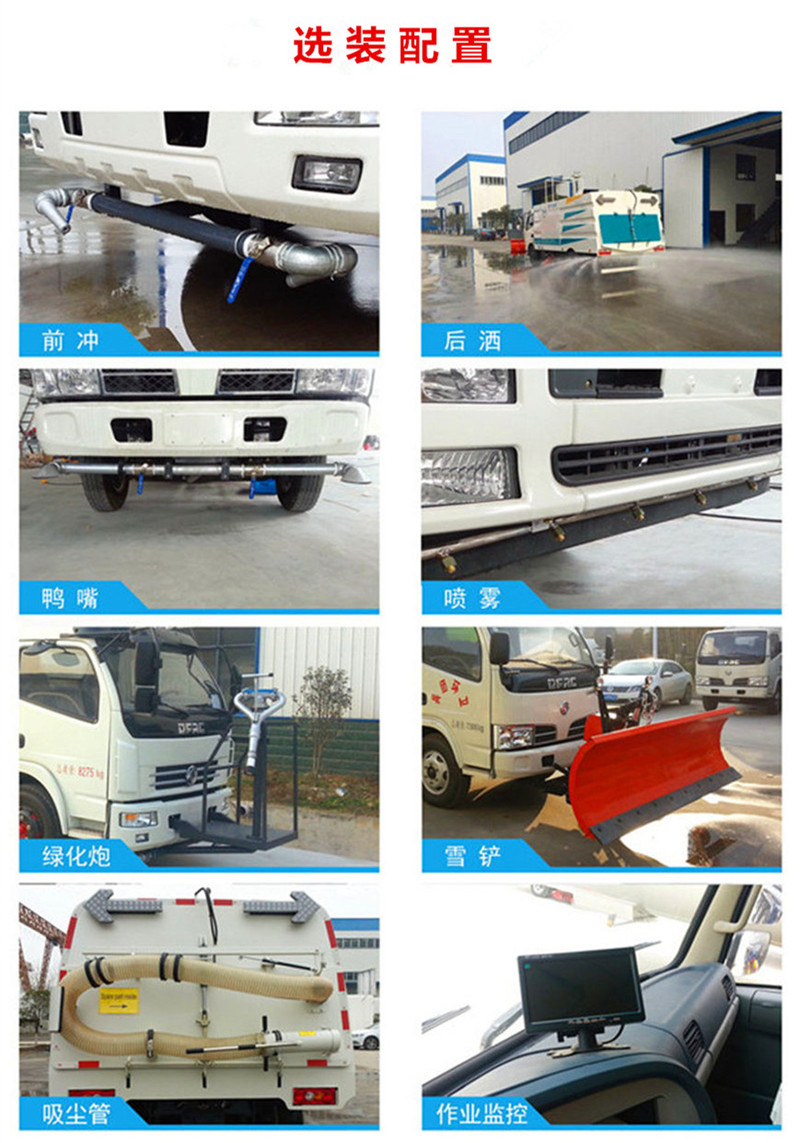

可选装配置：

1.可选装垃圾箱自洁功能

2.可选装倒车监控功能

3.可选装前冲、后洒功能

车辆主要特点：
1、采用吸扫结合的方式收集垃圾，湿式除尘、电液控制，液压倾翻卸料的作业方式对路面进行清扫作业。

2、采用副发动机专门驱动风机和液压系统，保证行驶过程中能继续工作，保证清扫过程的连续性。

3、采用“中置四盘刷+后置吸嘴”的结构布置，便于清扫装置与吸嘴的调整和维护，转场时整车通过性好。

4、副发动机与风机之间的传动设置设有自动离合器，可保证副发动机空载起动和停机时与风机的自动脱离，降低对副发动机的冲击，提高了副发动机的工作可靠性和使用寿命。5、扫盘有遇障避让保护功能和复位功能，遇到障碍物后回缩，越过障碍物后复位。

6、根据不同清扫工况，在不增加副机油门的情况下，实现扫盘高中低三档调速，即能保证在各种污染状况下都有良好的清扫效果，同时节省油耗以及刷毛的损耗。

7、采用可随路面自动找平的全浮动式吸嘴，吸尘效果好，使用寿命长。
8、进口液压阀组，能保证整车的液压动作的稳定性和流畅性。

9、优质液压马达，能保证扫盘的工作稳定性，使用寿命长。

10、进口原料制成的外翻式吸尘管，有效防止吸尘管被划破、冻裂，增加使用寿命。

11、精密无缝冷弯液压油管，内壁无氧化杂质，保证液压油路清洁，不堵阀。

12、扫盘刷臂内使用高性能工程塑料隔套，耐磨性好，免打黄油免维护，节省人力物力。

13、不锈钢水箱、垃圾箱，可抗一般性腐蚀，增加箱体的使用寿命。

14、超宽后门且大于85度的开启角度，更易于倾倒垃圾，清理垃圾箱。

15、垃圾箱倾翻角度大于46度，易于倾倒垃圾。

16、可加装前冲、后洒、喷雾、自洁卷盘、作业监控系统、辅助吸管装置、推雪铲等。
