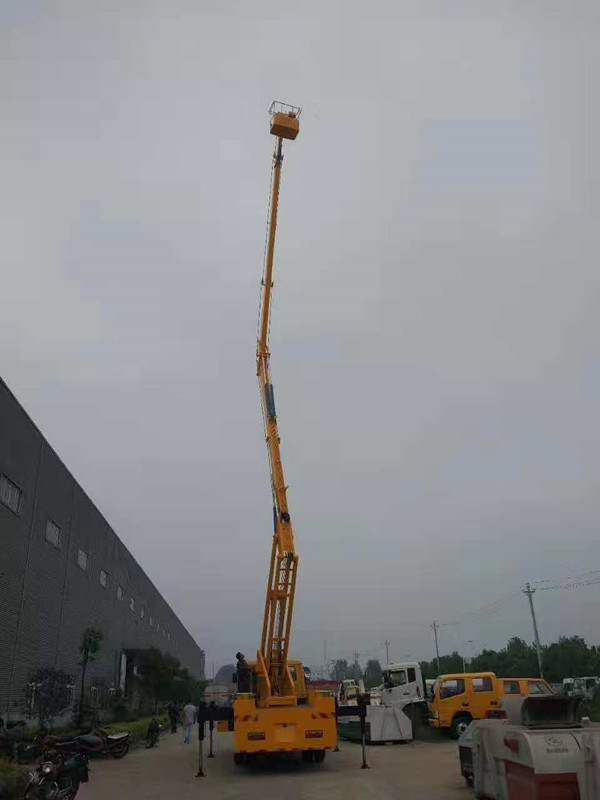

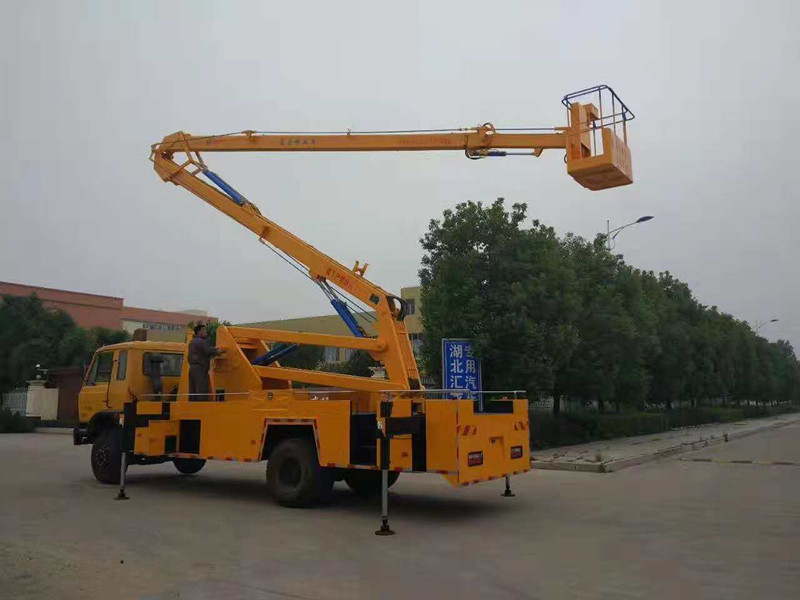

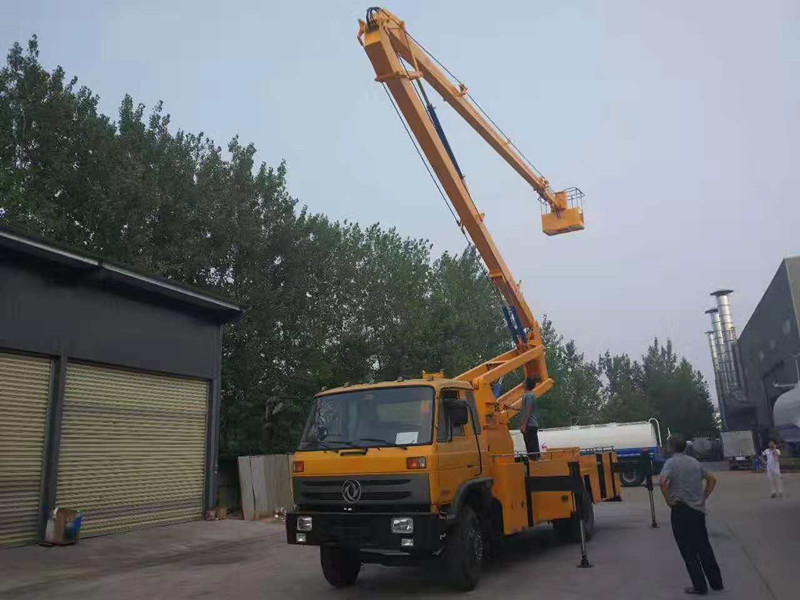

高空作业车通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。
适用标准供货方应使用最新颁布执行的国家标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到国家标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
适用标准供货方应使用最新颁布执行的国家标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到国家标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
引用有以下标准：
1）GB/T9465《高空作业车》
2）GB3766 《液压系统通用技术条件》
3）GB7258《机动车运行安全技术条件》
4）GB1589 《汽车外廓尺寸载荷及质量限值》
5）GB4785 《汽车及挂车外部照明和光信号装置的安装规定》
6）GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》
7）QC/T252 《专用汽车定型试验规程》
8）JB/ZQ3011工程机械焊接通用技术条件
9）JG5099 《高空作业机械安全规则》
10）CCAP-C11-01-2014 《强制形产品认证实施细则 汽车》
主要特点：
1、 臂架和支腿均采用高强度钢板HQ60/5.0对焊成型，受力大，强度高；
2、 H型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；
3、 转台双向360°回转，采用了行星齿轮传动式减速机构；（具有自润滑和自锁功能）
4、 上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；
5、 下车与上车互锁，操作安全、可靠；
6、 上车操作通过节流阀实现无极调速；
7、 吊篮采用外置拉杆机械式调平，更加稳定和可靠；
8、 转台和吊篮设有启动和熄火开关，操作方便，节省燃油；
9、 配置应急泵，发动机或者齿轮泵发生故障，可以用于应急收车；
|
车型号 |
JDF5120JGK24G4/ JDF5120JGK24L5 |
|
|||||||
|
主要技术参数 |
底盘型号 |
长×宽×高（mm） |
后悬 |
总质量（Kg） |
轴距 |
发动机排放 |
|
||
|
|
|
||||||||
|
EQ1168GLJ4 |
9480；9580×2470×3860 |
3030 |
12425；12490 |
5100 |
国V |
|
|||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||
|
上装基本配置 |
臂架 |
臂架形式 |
五节折臂 |
|
|||||
|
材料 |
高强度钢板HQ60/5mm |
|
|||||||
|
臂架截面 |
四边形 |
|
|||||||
|
起伏角度 |
0°-70°(相对水平面) |
|
|||||||
|
作业工况 |
最大作业高度 |
24m |
|
||||||
|
最大作业高度时作业幅度 |
2.6m |
|
|||||||
|
最大作业幅度 |
11.5m |
|
|||||||
|
最大作业幅度时作业高度 |
11.2m |
|
|||||||
|
回转 |
双向360°连续回转 |
|
|||||||
|
支腿 |
支腿型式 |
前后H型 |
|
||||||
|
支腿材料 |
型材Q345B/5-10mm |
|
|||||||
|
支腿跨距 |
纵向（mm）：5500，横向（mm）：4000 |
|
|||||||
|
液压锁 |
四个支腿都带双向液压锁 |
|
|||||||
|
后支腿频闪灯 |
黄色；两只 |
|
|||||||
|
|
|
||||||||
|
车厢 |
材料 |
优质碳钢及型材，铺3㎜防滑花纹钢板 |
|||||||
|
工具箱 |
1200*400*500；模具冲压门，带不锈钢门锁 |
||||||||
|
围栏 |
Φ20不锈钢管 |
||||||||
|
踏步 |
驾驶室侧带上下踏步 |
||||||||
|
侧、后防护 |
优质碳钢冷弯型材；强度高 |
||||||||
|
轮罩 |
注塑模具成型，美观，强度高 |
||||||||
|
转台 |
立臂 |
低合金钢板拼焊组成 |
|||||||
|
回转支承 |
单排四点接触球式带外齿，QWD 011.40.900 |
||||||||
|
减速机 |
行星齿轮传动式，IHKN4B64E |
||||||||
|
马达 |
轴向柱塞马达；XM-F40 |
||||||||
|
吊篮 |
额定载荷 |
≤200Kg |
|||||||
|
尺寸 |
长X宽X高（mm）：1080x620X1100 |
||||||||
|
调平形式 |
外置拉杆机械调平 |
||||||||
|
保险带 |
一副 |
||||||||
|
调平装置 |
机械调平，拉杆外置 |
||||||||
|
液压系统 |
液压油箱 |
80L；带液位表 |
|||||||
|
齿轮泵 |
定量泵，流量32ml/r |
||||||||
|
工作压力 |
带压力表；16MPa |
||||||||
|
液压阀组 |
集成电磁阀组 |
||||||||
|
油缸 |
15只；带双向平衡阀或液压锁进行锁止，保证安全 |
||||||||
|
操作系统 |
支腿 |
手动操作，各支腿可单独可调，上下车互锁 |
|||||||
|
操作方式 |
手动和电动结合 |
||||||||
|
臂架动作 |
转台和吊篮电动双位操作 |
||||||||
|
发动机启动、熄火 |
转台和吊篮双位操作 |
||||||||
|
发动机油门 |
手动拉线 |
||||||||
|
油漆 |
知名品牌油漆；颜色光滑，线条美观； |
||||||||
|
标识及标牌 |
清晰、醒目、永久不褪色 |
||||||||
